示例分析 – 网状模式组网

假设如图所示，联盟链中共有7个节点，链中有三个群组，分别为group1、group2、group3。group1中节点最多，共有5个节点，节点序号为0、1、2、4、5。

group2中有3个节点，节点序号为2、3、6。

group2中有3个节点，节点序号为0、4、6。

../../../_images/simple_simple1.png

组网步骤如下：

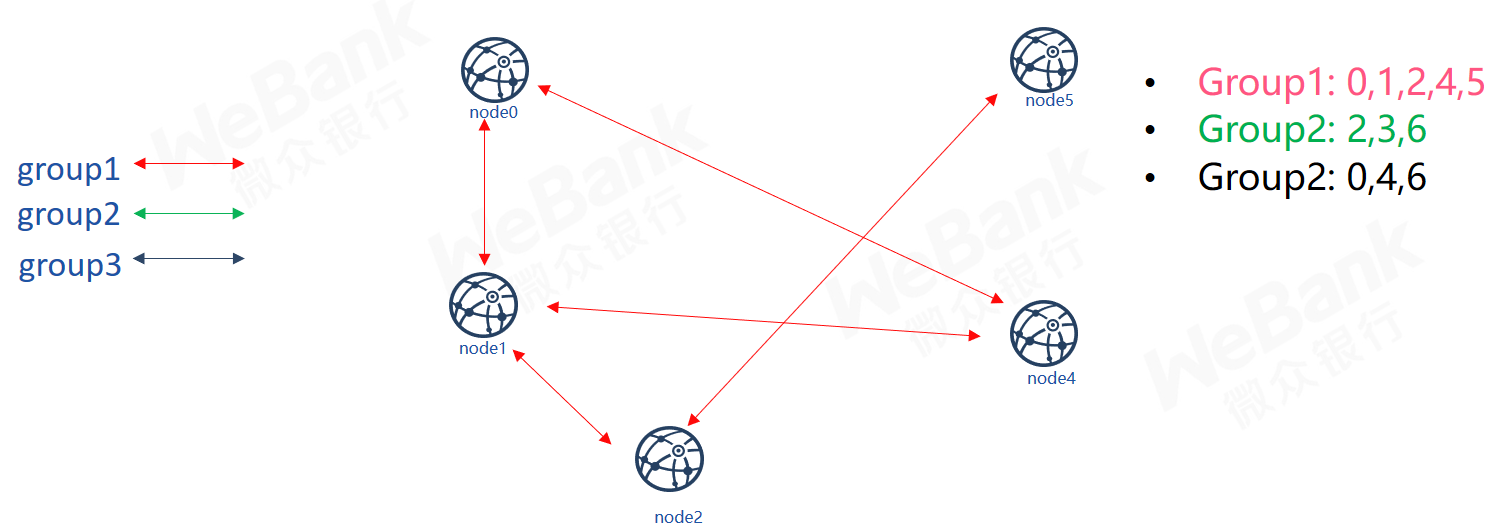

构建gourp1

../../../_images/simple_simple2.png

  1. 序号为0、1、2、4、5的节点交换证书，放置于meta文件夹下。
  2. 修改mchain.ini中的配置项，使其指向对应节点的ip，端口号，指定组id为group1
  3. 使用build命令，生成安装包
  4. 拷贝节点私钥到对应节点安装包的conf文件夹下
  5. 推送节点安装包至对应服务器

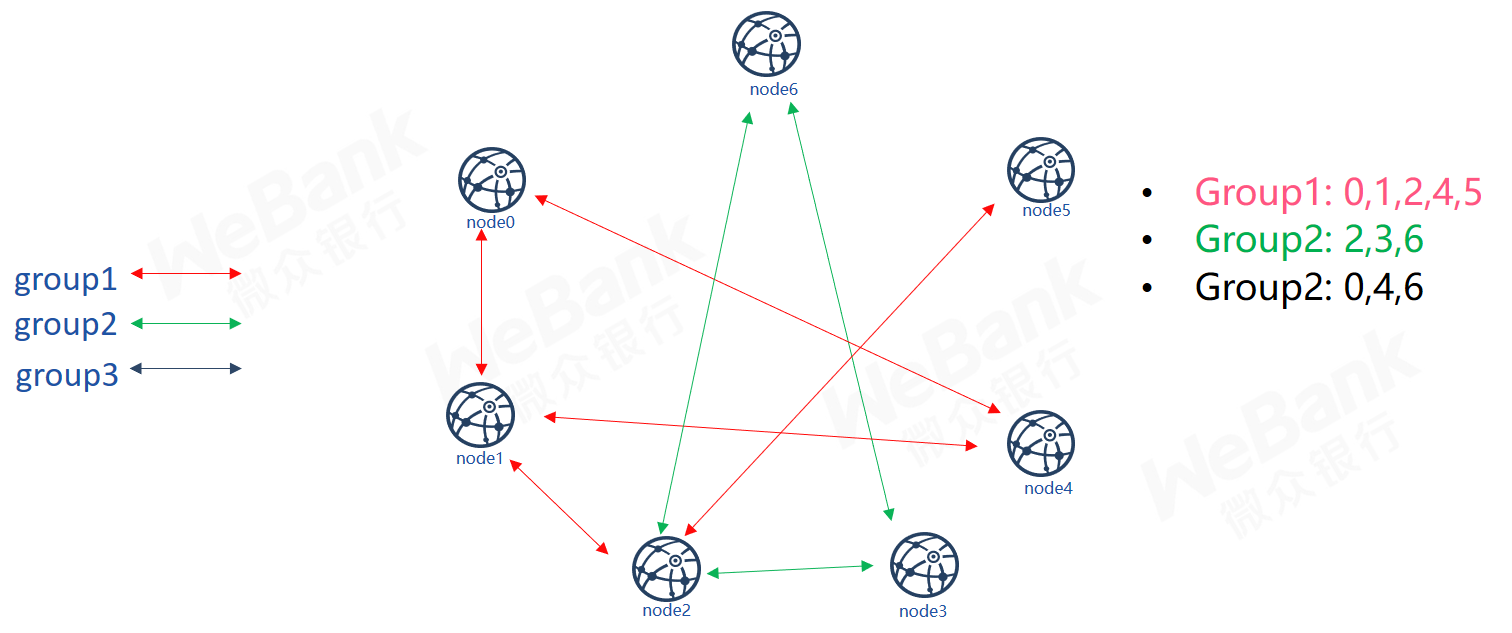

构建group2

../../../_images/simple_simple3.png

  1. 序号为0、2、6的节点交换证书，放置于meta文件夹下。
  2. 修改mchain.ini中的配置项，使其指向对应节点的ip，端口号，指定组id为group2
  3. 使用build命令，生成安装包
  4. 序号0、2的节点将生成的group.2.ini和group.2.genesis拷贝至构建group1时生成的节点conf文件夹下，并将新生成节点的config.ini与构建group1时生成的config.ini的section[p2p]中的node.X合并
  5. 序号6的节点拷贝节点私钥到对应节点安装包的conf文件夹下，并推送节点安装包至对应服务器

构建group3

../../../_images/simple_simple4.png

  1. 序号为0、4、5、6的节点交换证书，放置于meta文件夹下。
  2. 修改mchain.ini中的配置项，使其指向对应节点的ip，端口号，指定组id为group3
  3. 使用build命令，生成安装包
  4. 序号0、4、5、6的节点将生成的group.2.ini和group.2.genesis拷贝至已生成的节点conf文件夹下，并将新生成节点的config.ini与已生成的config.ini的section[p2p]中的node.X合并

至此，完成了如图所示的网状模式组网
